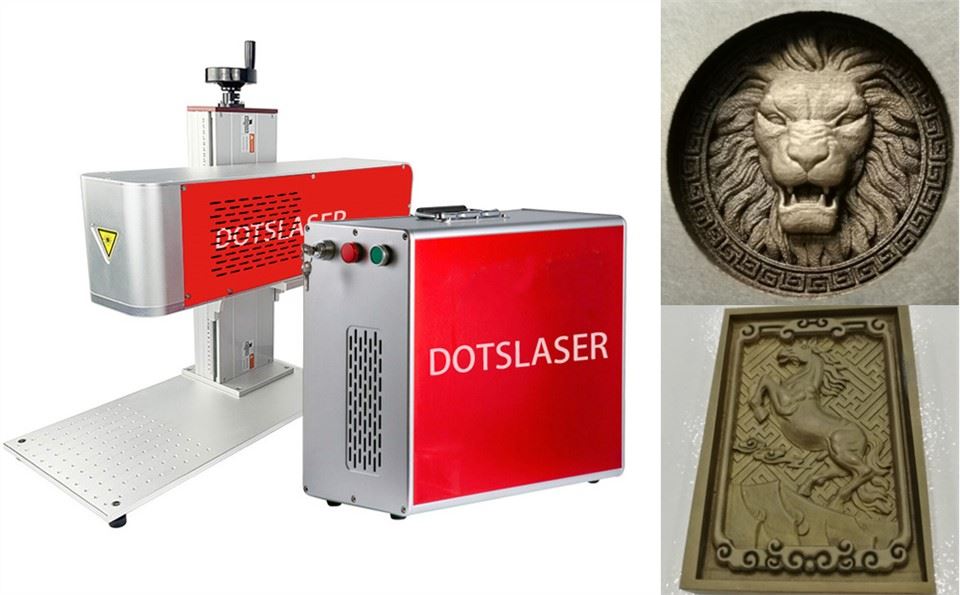

3D izliektas virsmas lāzera marķieris

3D izliektas virsmas lāzera marķieris

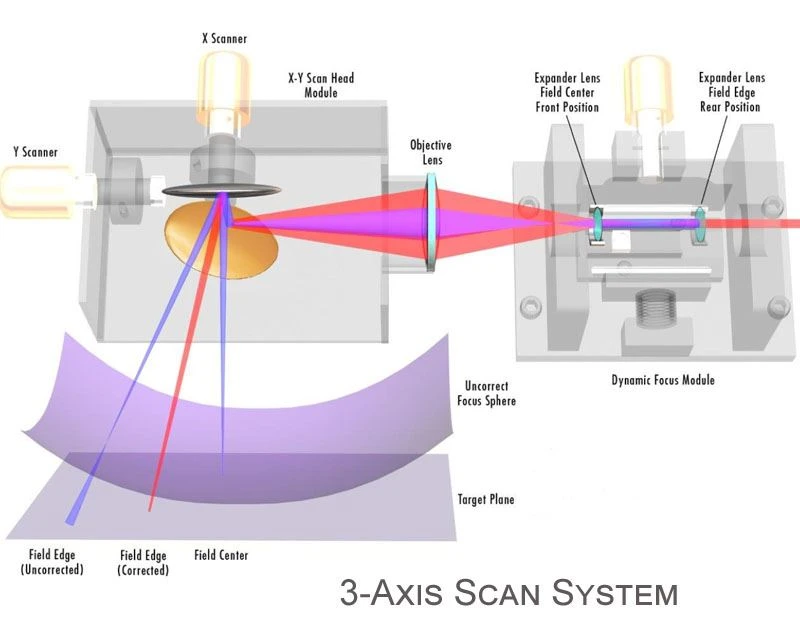

3D izliektas virsmas lāzera marķieris ir īpaša apstrādes metode neregulāras virsmas objektiem. Salīdzinot ar 2D lāzera marķēšanu, 3D marķēšana ir ievērojami uzlabojusies tehnoloģijā, to kontrolē 3-ass skenēšanas galviņā, tostarp X ass, Y ass, Z ass, 3 ass satricina ļoti ātri. strādājot, Z ass automātiski kontrolē fokusa attālumu, virzoties uz priekšu un atpakaļ. lai saglabātu fokusa attālumu, ir vienāds dažādos objektu apgabalos.

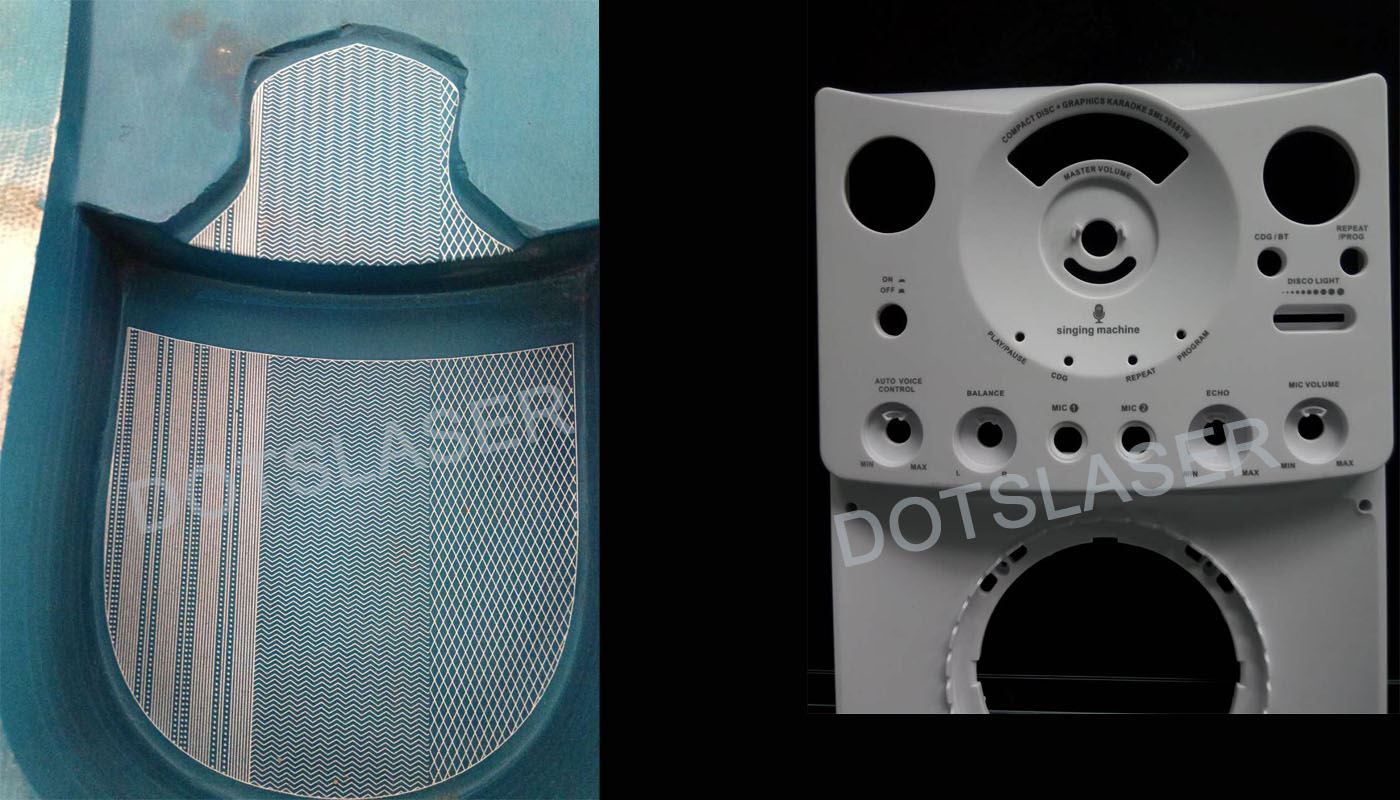

3D izliektā lāzera marķēšanas iekārta var padarīt perfektāku marķēšanu uz neregulāriem objektiem bez defokusēšanas apstrādes pat sarežģītām virsmām. Tas var realizēt dažādas virsmas marķēšanas metodes, piemēram, slīpu virsmu, augstu un zemu virsmu, cilindrisku virsmu, konisku virsmu, sfērisku virsmu un ekstrudētu virsmu. Tas novērš manuālu fokusa pielāgošanu, izlīdzināšanu un citus sarežģītus procesus. Izmantojot trīs asu vadības sistēmu, var noregulēt dažādus leņķus un augstumus, lai tie atbilstu perfekta marķēšanas prasībām.

Piemērojamās nozares

Automašīnu, kosmosa, elektronikas, medicīnas ierīču, patēriņa preču un citu produktu, kas ļauj efektīvi un precīzi marķēt komponentus, piemēram, cilindrus, caurules, sfēras vai neregulāras formas priekšmetus.

Tehniskie parametri

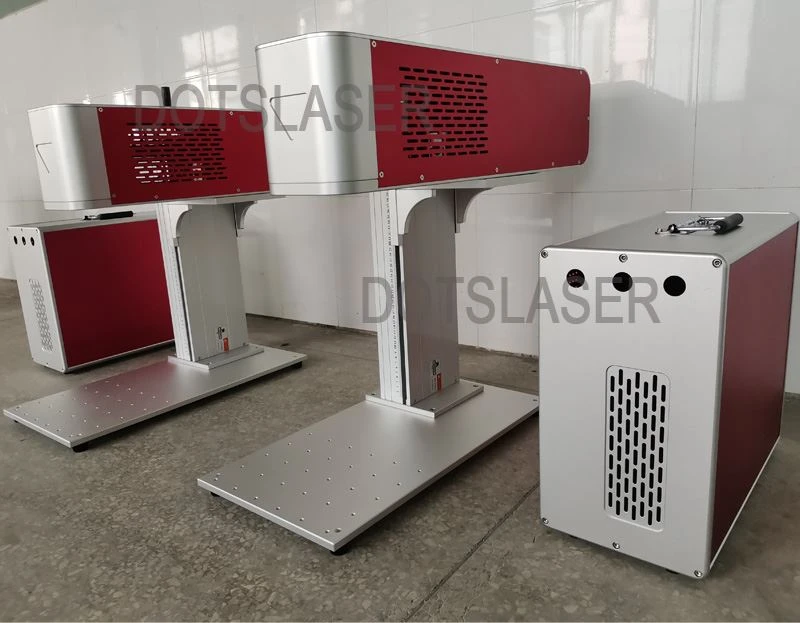

Detaļu šovs





3D dinamiskā fokusa lāzera marķēšanas iekārtai ir šādas priekšrocības, kādas nav 2D lāzera marķēšanas iekārtai:

1.  Fokusa attālumu var dinamiski pielāgot 3D marķēšanai

   3D marķējums var automātiski un ātri mainīt fokusa attālumu un lāzera stara pozīciju, tādējādi tas var iezīmēt izliektos objektus, kas nav iespējams 2D marķēšanai. 3D marķējums vienā reizē var pabeigt jebkuru virsmas marķēšanu stara projekcijas diapazonā, kas var ievērojami uzlabot apstrādes efektivitāti. Daudzu rūpniecisko izstrādājumu virsmas forma nav plakana, un 2D marķējums ir patiešām bezspēcīgs, taču 3D marķējumu ir viegli sasniegt.

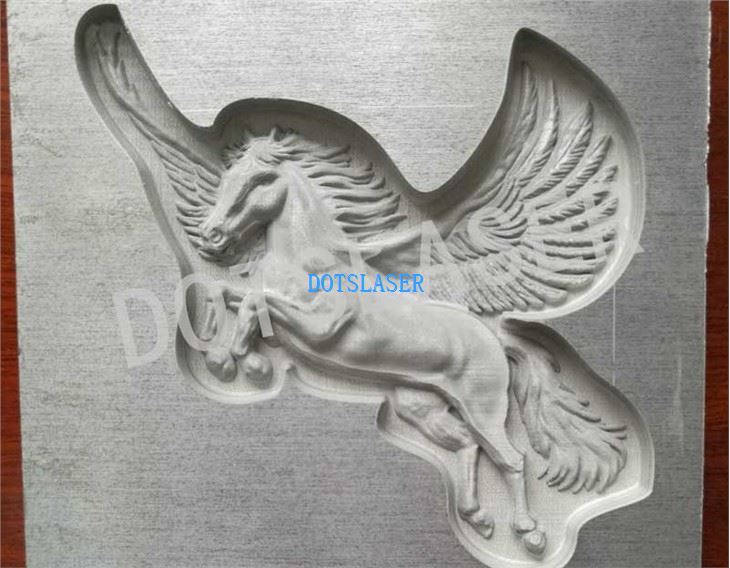

2.   Tas ir vairāk piemērots dziļai gravēšanai.

   Tradicionālajām 2D marķēšanas mašīnām ir lieli defekti dziļajā gravēšanā uz objektu virsmas. Gravēšanas procesā, lāzera fokusam virzoties uz augšu, lāzera enerģijas uguns uz objekta virsmas pakāpeniski samazināsies. Pēc kāda laika lāzera stars ir defokusētā stāvoklī, kas nopietni ietekmē dziļās gravēšanas efektu un efektivitāti.



    Tradicionālajai dziļās gravēšanas metodei apstrādes laikā pacelšanas galds attiecīgi pārvietosies piemērotā augstumā, lai nodrošinātu, ka fokusa attālums ir piemērotā stāvoklī. 3D dziļās gravēšanas apstrādei nav šo problēmu, tāpēc tā var garantēt efektu un uzlabot efektivitāti, vienlaikus ietaupot elektriskā pacelšanas galda izmaksas.

3.

4.  Plašāks apstrādes laukums un smalkāks lāzera stars.

   3D marķējums ir sadalīts priekšējā fokusa un aizmugurējā fokusa režīmos. Izmantojiet priekšējo fokusa režīmu, lai sasniegtu lielāku iezīmēšanas diapazonu. Parasti tiek izmantotas lielākas X un Y asu novirzes lēcas, lai palielinātu krītošo lāzera punktu, lai iegūtu mazāku fokusētu punktu, un enerģijas blīvums būs lielāks, lai apmierinātu lielākas platības apstrādes vajadzības.



5.  Melnbaltu marķējumu un pat daudzkrāsu marķējumu var panākt vienā plaknē ar bagātīgākiem efektiem.

   Melnās virsmas, piemēram, anodēts alumīnijs, parasti tiek marķētas ar zināmu defokusēšanu, izmantojot atbilstošas ​​enerģijas augstākas frekvences impulsus. Defokusēšanas attālums būtiski ietekmē lāzera enerģijas sadalījumu un krāsas efektu uz materiāla virsmu. Vispārējiem 2D marķēšanas lietotājiem pat tad, ja nav nepieciešamas papildu funkcijas, piemēram, virsmas marķēšana, 3D marķēšanas iekārta var veikt arī plaknes apstrādi ar vairāku pelēko un vairāku krāsu efektiem.

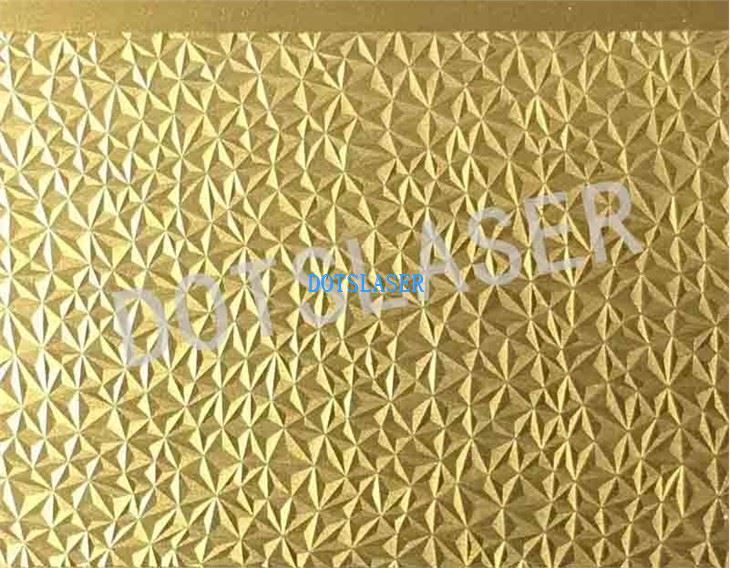

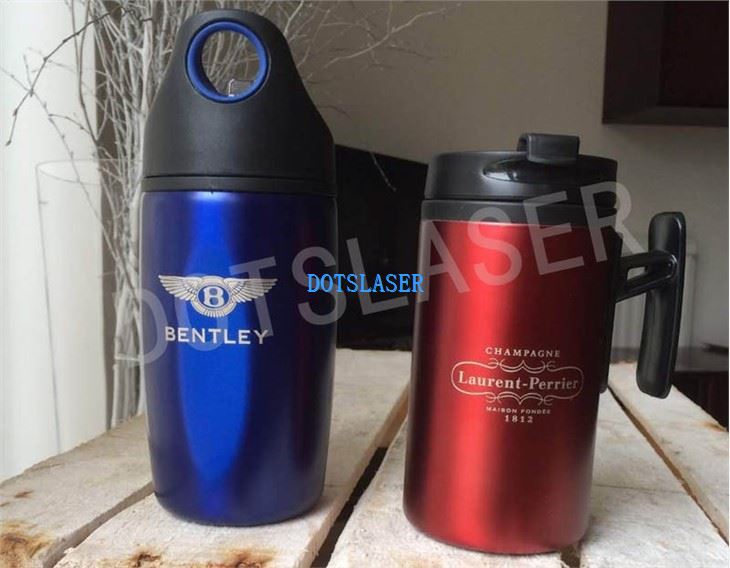

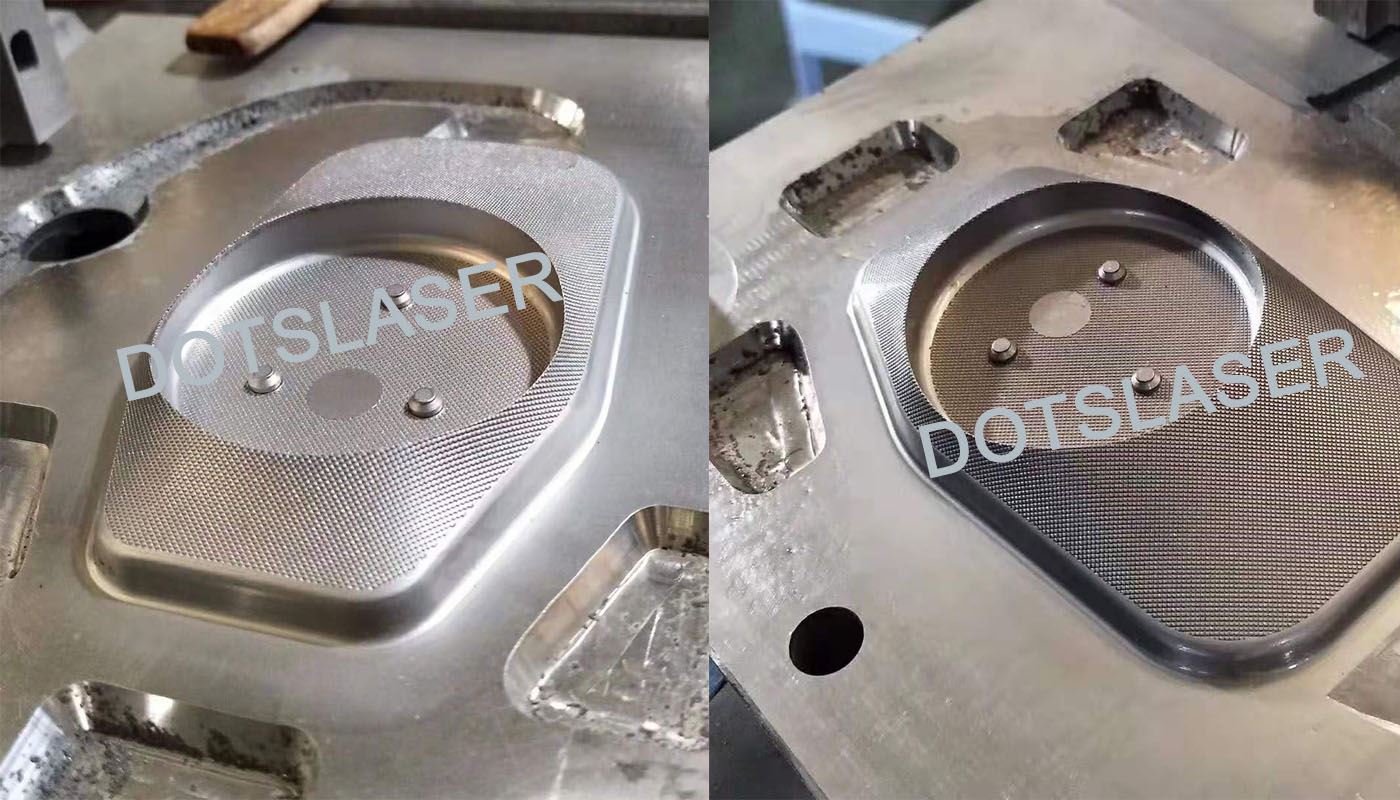

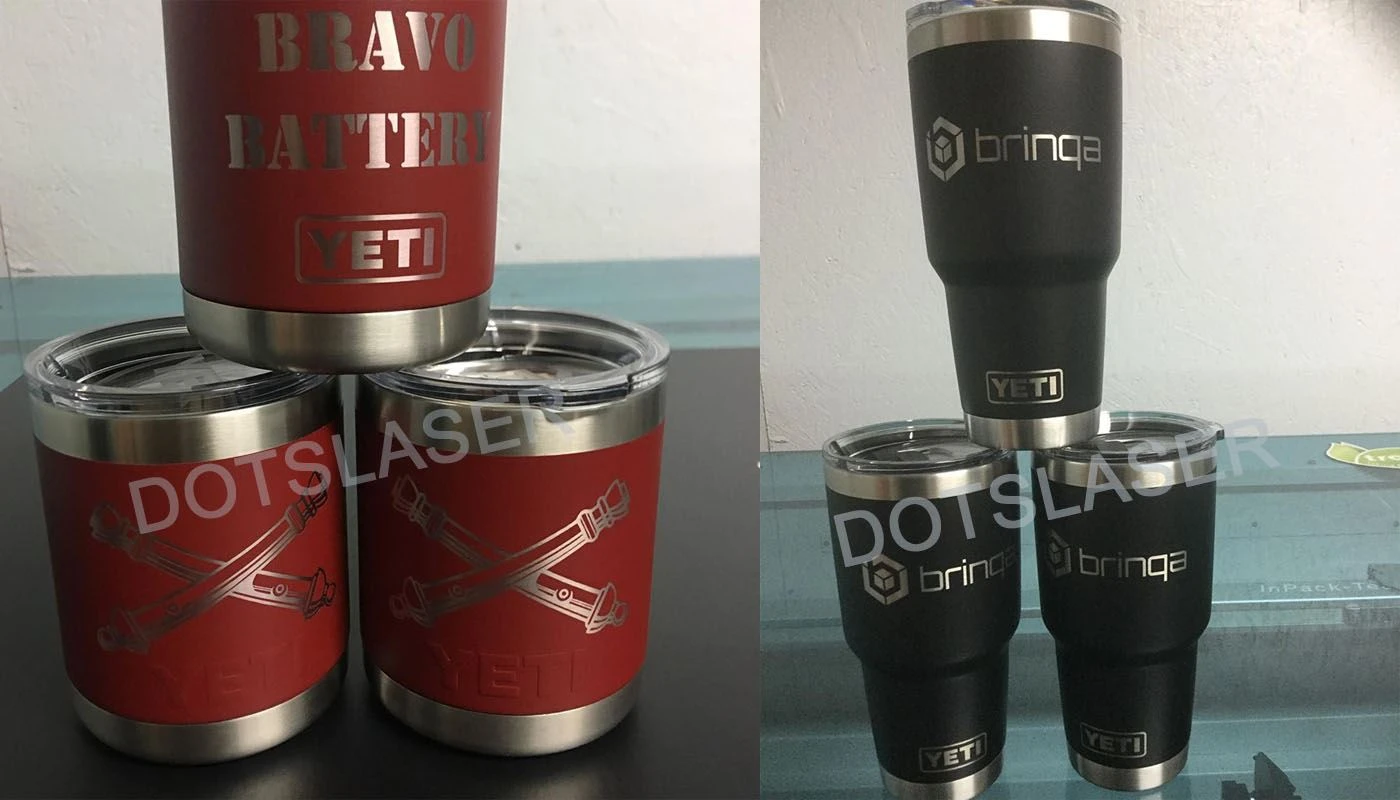

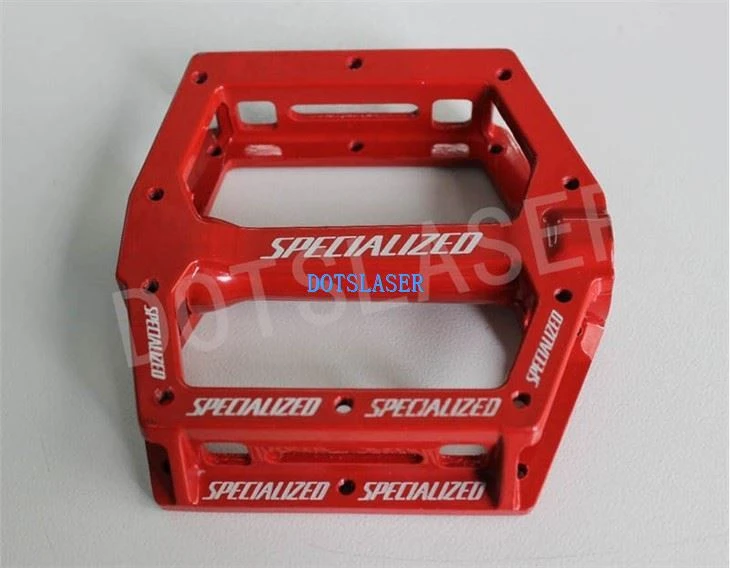

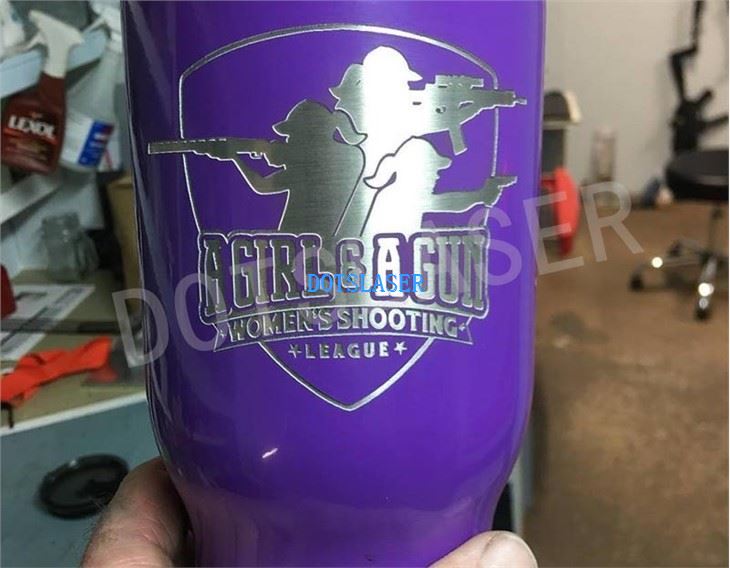

Izrādes paraugs

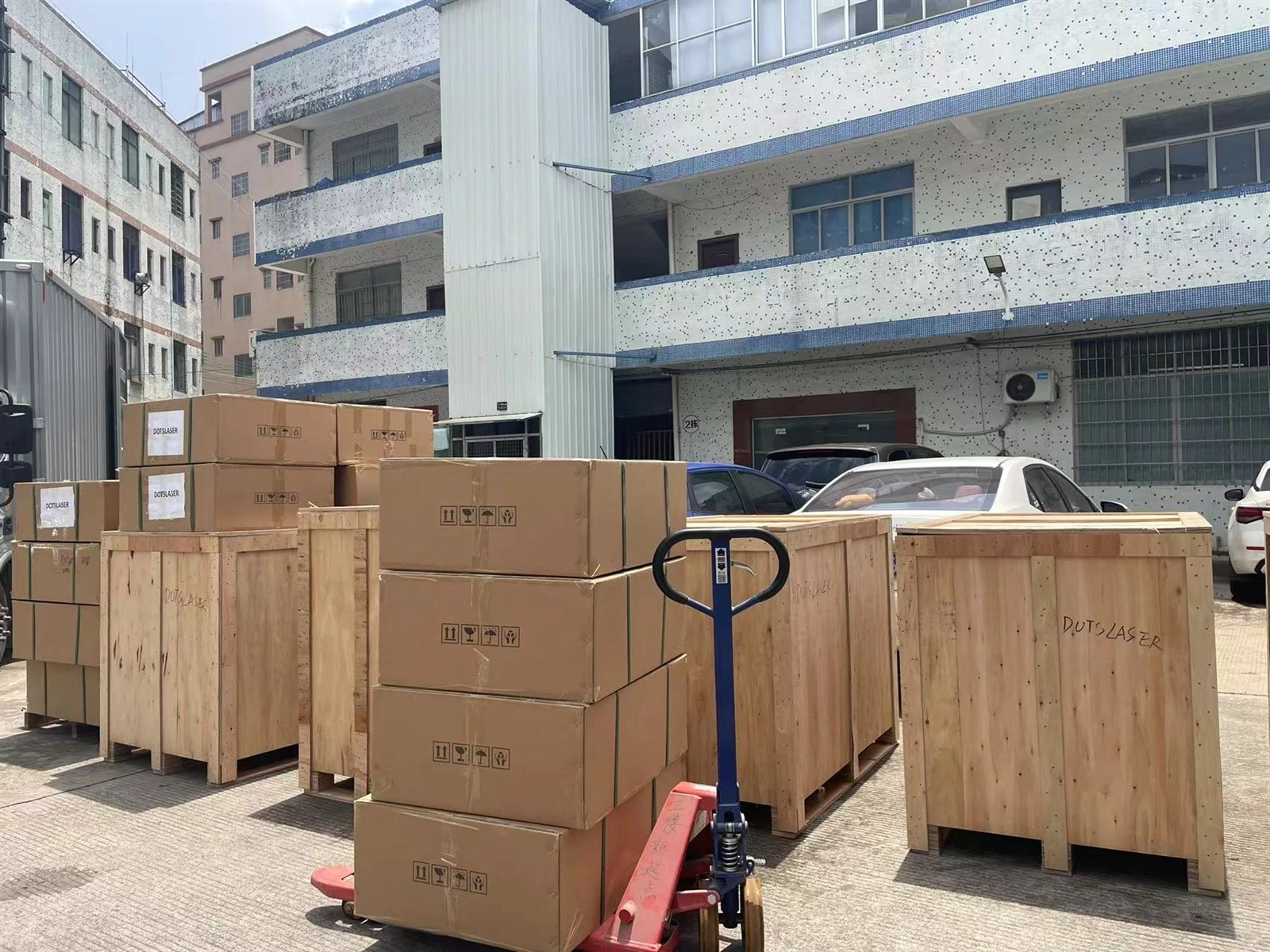

Piegāde un iepakojums
