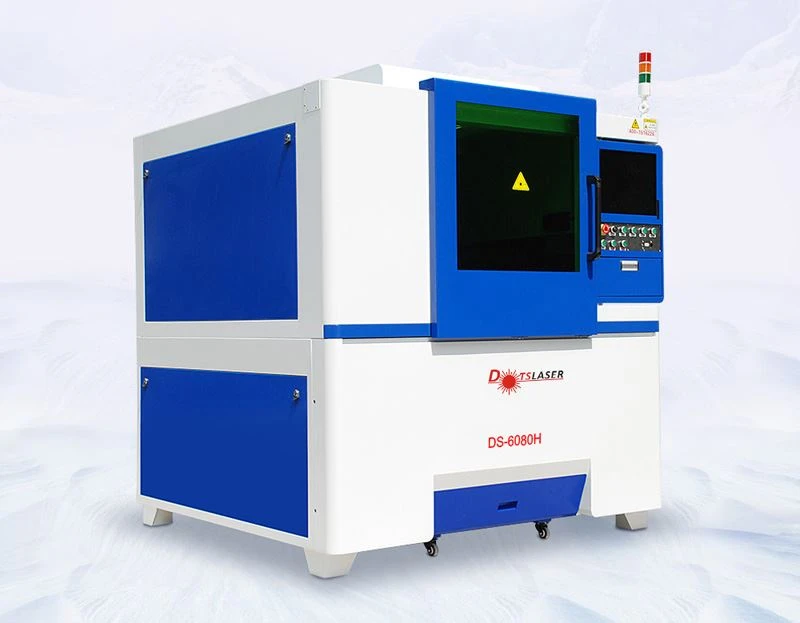

PCB plātņu lāzergriešana
Maksimālais griešanas 6mm vara un alumīnija substrāts.
Pļaušanas lauks nav obligāts.
Griešanas materiāls ir plašs, ieskaitot misiņu, varu, alumīniju, nerūsējošo tēraudu, PCB plāksni utt.
Lāzera jauda: 1000 W-3000W

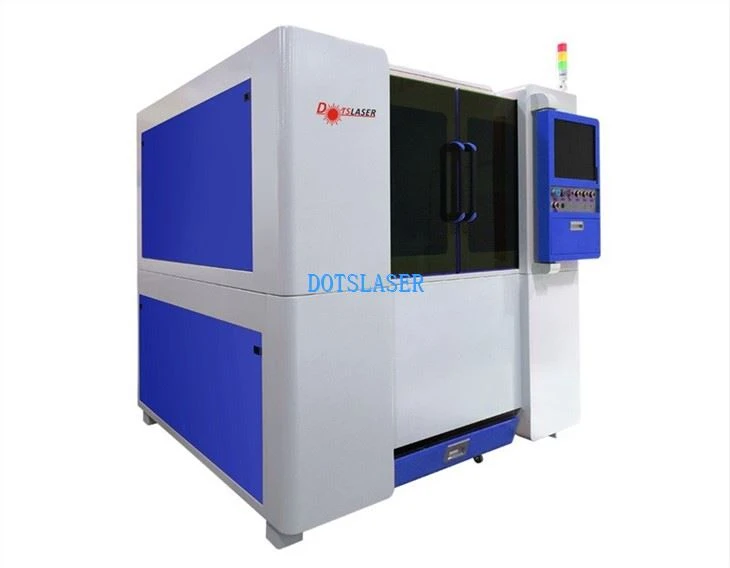

PCB plātņu lāzergriešana
Produktu apraksts
PCB plātņu lāzergriešanai ir plašs lietojumu klāsts, un tā var apstrādāt daudzus materiālus, piemēram, varu, alumīniju, nerūsējošo tēraudu, dzelzi, PCB plāksnes un magnētiskos materiālus. Formāta izmērs nav obligāts, un garumu var pielāgot atbilstoši lietotāja apstrādes prasībām. Griešanas ātrums ir ātrs, efekts ir gluds un plakans, griezumam nav mehāniskas slodzes, un tas ir gluds un plakans bez cirpšanas.

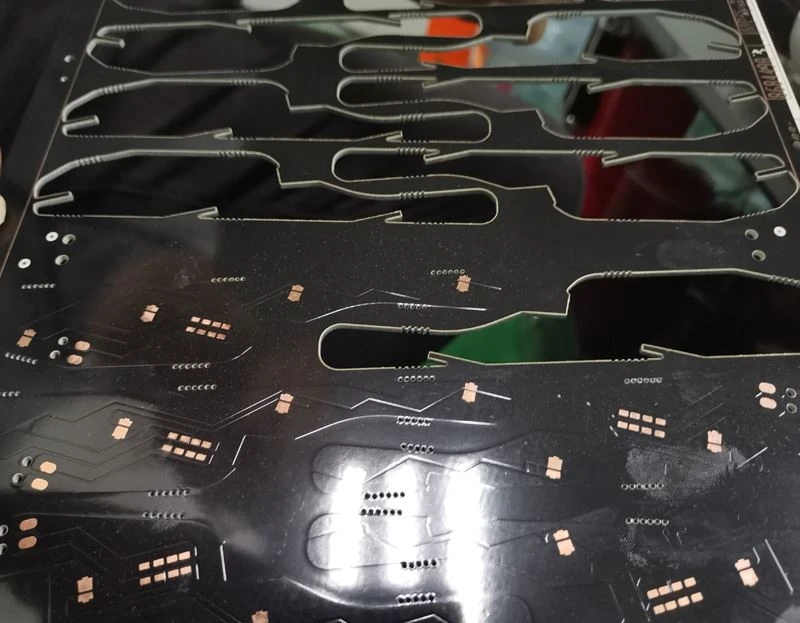

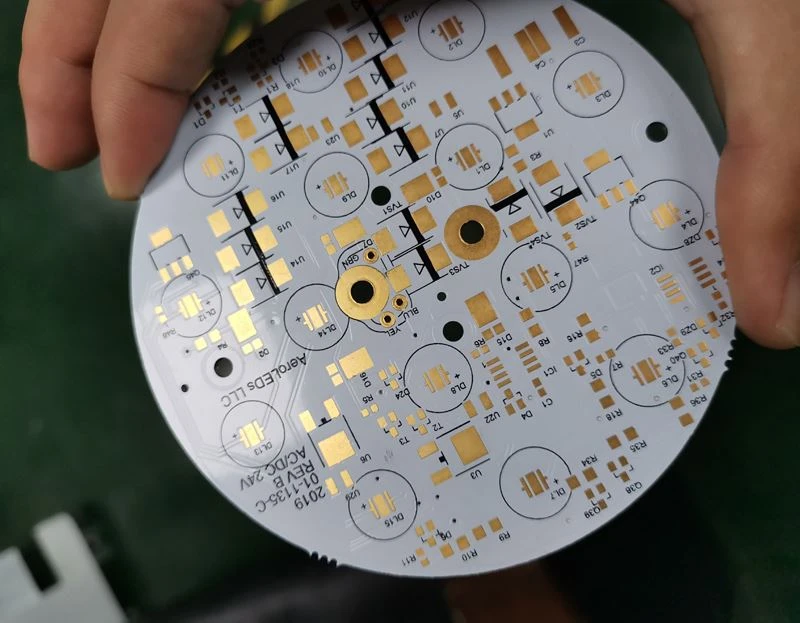

Pirmkārt, redzēsim, kā ar precīzas lāzergriešanas sistēmu sagriezt PCB plati, shēmas plati, vara un alumīnija substrāta plati.
Funkcijas un veiktspēja
★ Marmora pamatne.
★ Pilnībā slēgta portāla dubultpiedziņas struktūra.
★ Vides aizsardzības ventilācijas sistēma.
★ Pret ļoti lāzeru atstarojošs šķiedru lāzera ģenerators

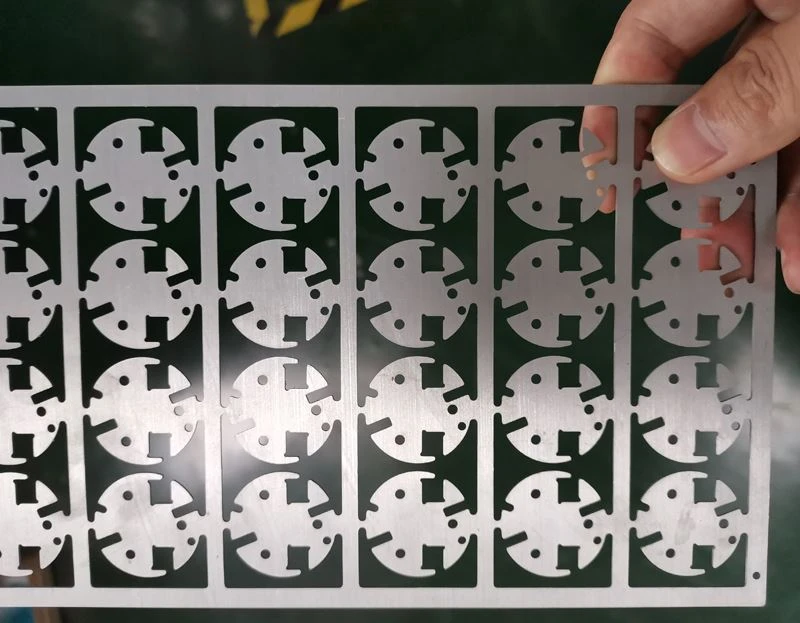

Maza formāta vara un alumīnija substrāta griešana
★ Ilgtermiņa partijas stabils griešanas biezums mazāks par 6mm, ierobežots griešanas biezums 6mm vara un alumīnija substrātiem;
★ Formāta izmērs nav obligāts, un garumu var pielāgot atbilstoši lietotāja apstrādes prasībām.
★ Plašs apstrādes materiālu klāsts, var ne tikai apstrādāt varu, alumīniju, bet arī apstrādāt nerūsējošo tēraudu, dzelzi, PCB plāksnes, dažādus sakausējumus utt.
Tehniskais parametrs
| Modelis | DS-60680H |
| Lāzera jauda | 1000W/1500W/2000W/QCW750W |
| Lāzera viļņa garums | 1070 % C2 % B110 nm |
| Pļaušanas diapazons | 600mm * 800mm (citu diapazonu var pielāgot) |
| Griešanas līnijas platums | 0.05~0,15 mm (atkarīgs no materiāla) |
| Griešanas biezums | Mazāks vai vienāds ar 3mm/6mm (alumīnijs, varš) |
| Griešanas ātrums | 5000-20000mm/min (atkarīgs no materiāla) |
| Griešanas precizitāte | ±0,02 mm |
| Griešanas gaisa spiediens | 1.{1}}.8 Mpa (ieteicams augstspiediena slāpeklis) |
| Nominālais enerģijas patēriņš | 10KW/18KW |
| Barošanas avots | AC220V/60A, 380V/40A |
| Dzesēšana | Ūdens dzesēšana |
| Darba vide | Nav vibrācijas avota, laba ventilācija, temperatūra 10-38 grādi |
| Izmērs | L1820mm*P1750mm*H1950mm |
| Svars | 1800 kg |
Īss PCB plātņu griešanas sistēmas ievads

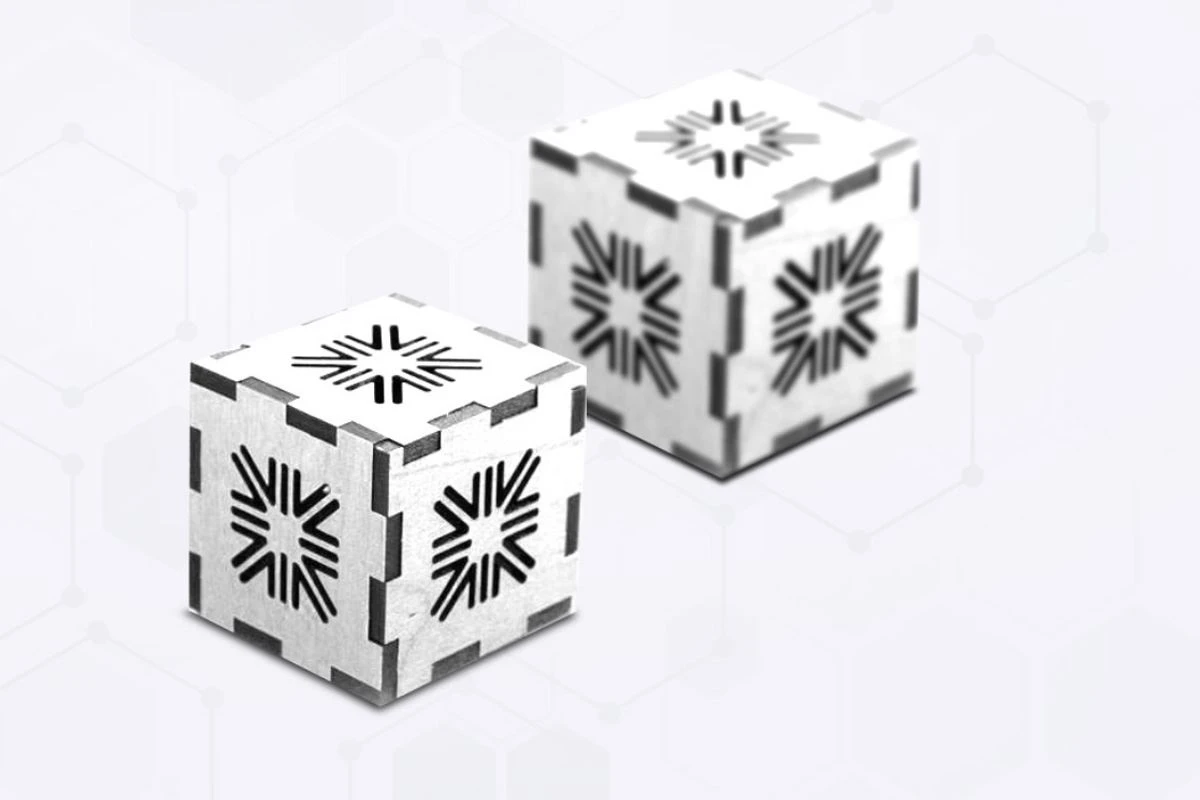

Šaura griešanas šuve, neliela plākšņu deformācija
★ Lāzergriešanai ir neliela siltuma ietekmes zona un neliela plāksnes deformācija
★ Griešanas šuve: {{0}},05–0,15 mm
★ Lāzera griešanas ātrums ir ātrs, un griezumam nav mehāniskas slodzes.
★ Augsta apstrādes precizitāte, laba atkārtojamība, bez materiāla virsmas bojājumiem ★ Precizitāte: ±0,02 mm

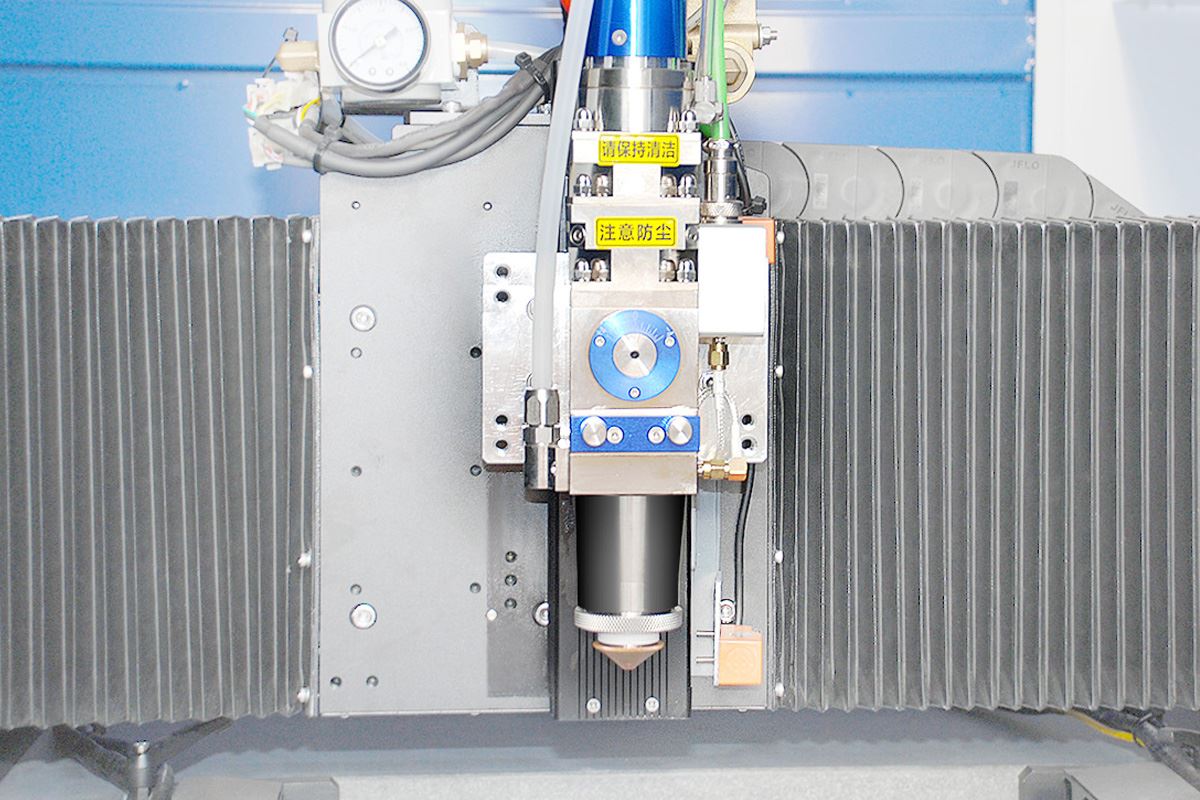

Pļaušanas ceļš tiek automātiski optimizēts
★ Savietojams ar vairākiem failu formātiem, piemēram, DXF, GERBER.
Aktīvā aizsardzības sistēma
Aizsardzība pret sadursmēm
★Griešanas galviņa un griešanas virsma vienmēr tiek turēti drošā attālumā. Tajā pašā laikā tam ir pieskāriena apturēšanas funkcija, lai samazinātu sadursmes risku.
Inteliģenta ceļojumu aizsardzība
★ Automātiski nosaka kustīgo daļu darbības diapazonu, un, ja tiek konstatēta novirze, sistēma sniegs jutīgu atgriezenisko saiti un nekavējoties liks apstāties, nodrošinot aprīkojuma drošību.
Sistēmas viedā signalizācija.
★Iekārtas pašpārbaude, neparasts trauksmes displejs galvenajā saskarnē, samazina slēptās briesmas un uzlabo iekārtu anomāliju izmeklēšanas efektivitāti.C

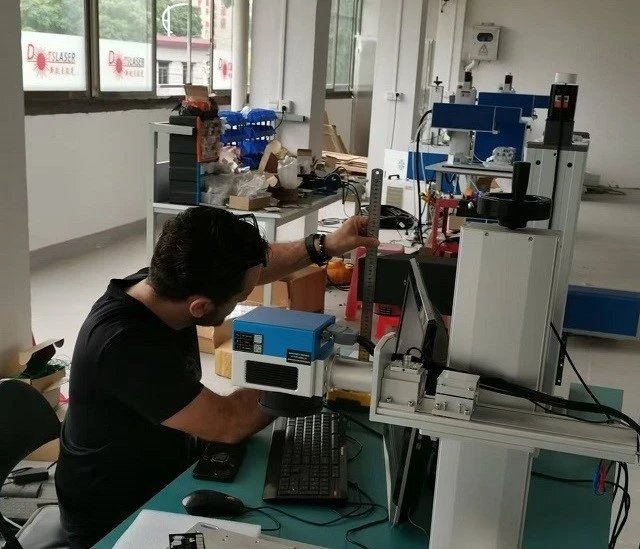

Klients ierodas DOTSLASER rūpnīcā
